產品介紹

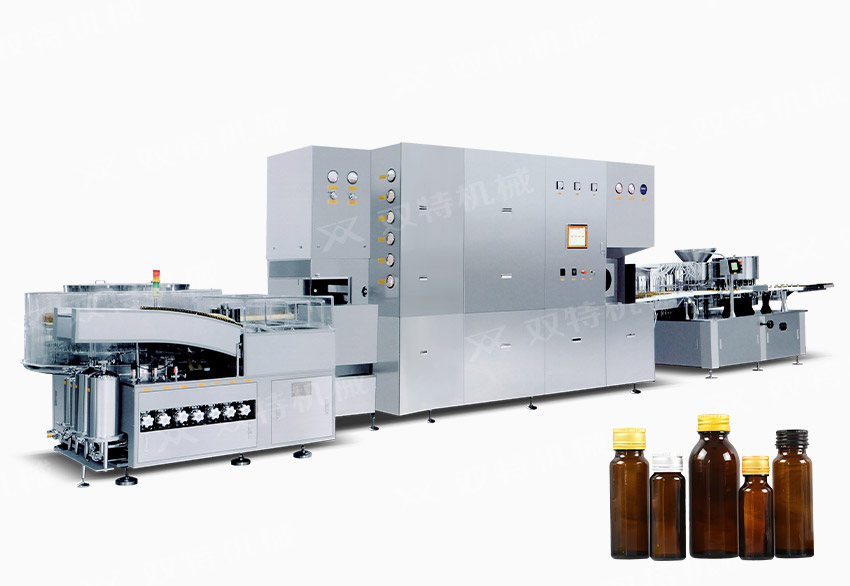

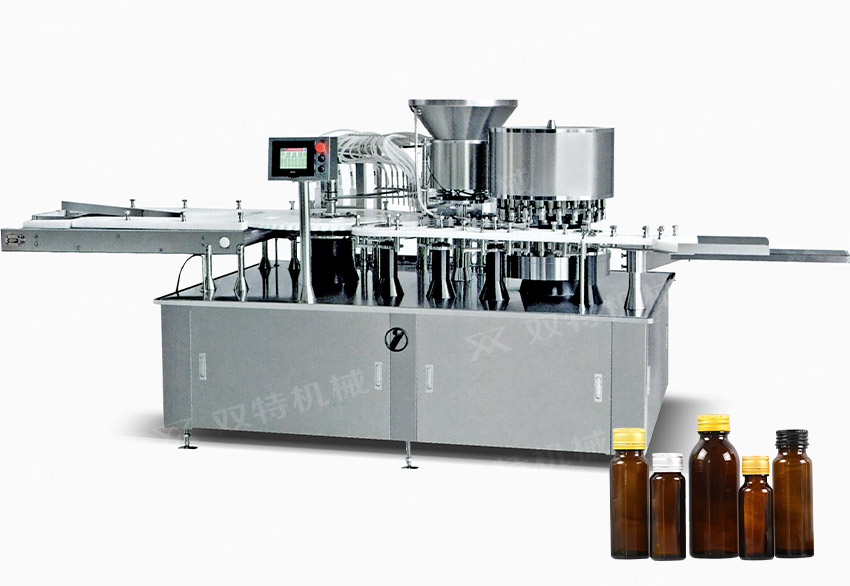

口服液灌裝機可與洗瓶機、滅菌烘箱、理瓶機、軋蓋機、貼標機等組成成套灌裝生產線，可完成對藥品生產中安瓿瓶淋水、超聲波清洗、沖水、充氣、烘干滅菌、冷卻、灌裝、軋蓋等工藝步驟的聯動運行。

口服液灌裝機工作原理：

1、傳動原理：由電機經皮帶輪將動力傳給減速機蝸輪軸，再由蝸輪軸通過各齒輪，將動力傳到撥輪軸及灌裝部分和軋蓋頭。口服液灌裝設備的灌裝部分、軋蓋頭及各撥輪同步動作，并通過錐齒輪將動力傳到進瓶撥輪裝置。

2、口服液成套灌裝線灌裝部分的原理：口服液瓶由進瓶大撥輪送至過渡撥輪，再由過渡撥輪送至同步帶，由同步帶上的鑲塊拖動瓶子勻速向前運行，灌針在跟蹤機構的控制下，插入瓶口，與瓶子同步向前運行，實現跟蹤灌裝。潛針隨著液面的上升而上升，起到消泡作用。

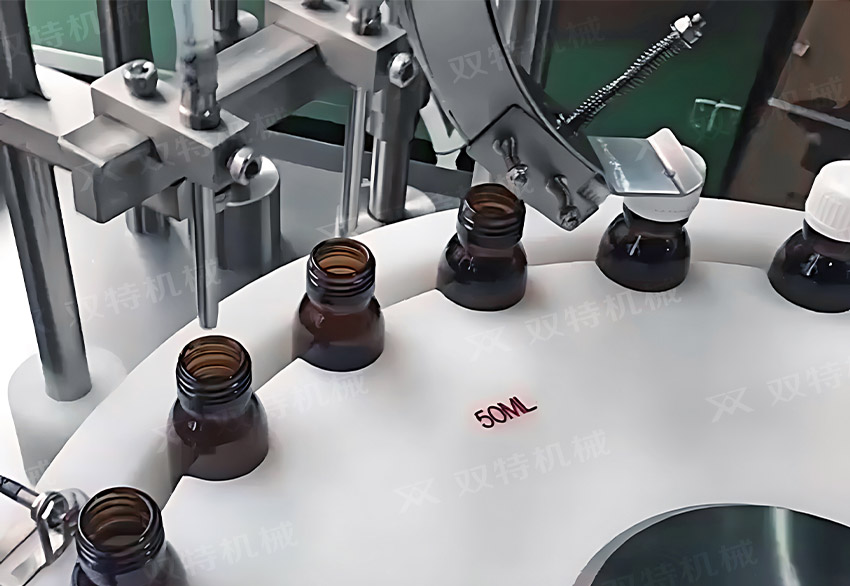

3、供蓋系統：由輸蓋軌道、理蓋頭及戴蓋機構組成。理蓋頭采用電磁螺旋振蕩原理，將雜亂的蓋子理好排隊，經換向扭道進入輸蓋軌道，經過戴蓋機構時，由瓶子掛著蓋子經過壓蓋板，使蓋子戴正。

4、軋蓋頭：口服液瓶戴好蓋子進入軋蓋頭轉盤后，已經張開的三把軋刀將以瓶子為中心，隨轉盤向前轉動，在凸輪的控制下壓住蓋子，這時三把軋刀在錐套的作用下，同時向蓋子軋來，軋好后，同時又離開蓋子，回到原位。

5、跟蹤灌裝機構：由伺服電機帶動齒輪、齒條運動，從而帶動灌針做往復運動。通過調整噴針架與安裝架的相對位置，可使灌針準確的插入瓶口中間。

口服液灌裝設備安裝注意：

1、口服液灌裝設備機開箱后，首先檢查隨機技術資料是否齊全，機器在運輸中是否損壞，以便及時解決。

2、將進料組件及出料組件按本說明書中的外形圖示安裝并調節。

3、將各潤滑點加以新潤滑油。

4、用搖手柄轉動機器，檢查機器是否運轉方向正確（面對電動機主軸為逆時針方向），機器必須保護接地。
